«TELESCOPE» – Прямоточный УСН

Устройство Нижнего Слива (сокращённо УНС или УСН) тёмных и светлых нефтепродуктов из вагонов-цистерн

«TELESCOPE» – Прямоточный УСН
Устройство Нижнего Слива (сокращённо УНС или УСН) тёмных и светлых нефтепродуктов из вагонов-цистерн
Популярные виды разгрузки Ж/Д цистерн
Открытый тип
Простое использование и обслуживание;
Низкая стоимость внедрения;

Неопрятно выглядит;
Высокие затраты на обогрев стоков;
Повышенная огнеопасность;
Не соответствует современным экологическим стандартам.
Закрытый тип
Более сложное использование и обслуживание;
Высокая стоимость внедрения;
Сложен в эксплуатации из-за большой массы и частых засорений;
Опрятный вид, чистота;
Низкие затраты обогрев устройства;
Пониженная огнеопасность;
Соответствует современным нормам экологии.
Открытый тип
Простое использование и обслуживание;
Низкая стоимость внедрения;

Неопрятно выглядит;
Высокие затраты на обогрев стоков;
Повышенная огнеопасность;
Не соответствует современным экологическим стандартам.
Закрытый тип
Более сложное использование и обслуживание;
Высокая стоимость внедрения;
Сложен в эксплуатации из-за большой массы и частых засорений;
Опрятный вид, чистота;
Низкие затраты обогрев устройства;
Пониженная огнеопасность;
Соответствует современным нормам экологии.
Общие проблемы существующих систем слива
Скорость слива
Низкая пропускная способность канала слива у большинства представленных на рынке решений
Высокая стоимость
Высокая стоимость приобретения, внедрения и обслуживания устройств слива нижних
Особенности эксплуатации
Некоторые нефтепродукты тяжело переносятся, особенно на открытом воздухе в зимний период
Отсутствие доп. опций
Представленные на рынке решения не предполагают внедрения дополнительных опций, таких как, песколовка и автоматизация
Скорость слива
Низкая пропускная способность канала слива у большинства представленных на рынке решений
Высокая стоимость
Высокая стоимость приобретения, внедрения и обслуживания устройств слива нижних
Особенности эксплуатации
Некоторые нефтепродукты тяжело переносятся, особенно на открытом воздухе в зимний период
Отсутствие доп. опций
Представленные на рынке решения не предполагают внедрения дополнительных опций, таких как, песколовка и автоматизация
Принцип работы

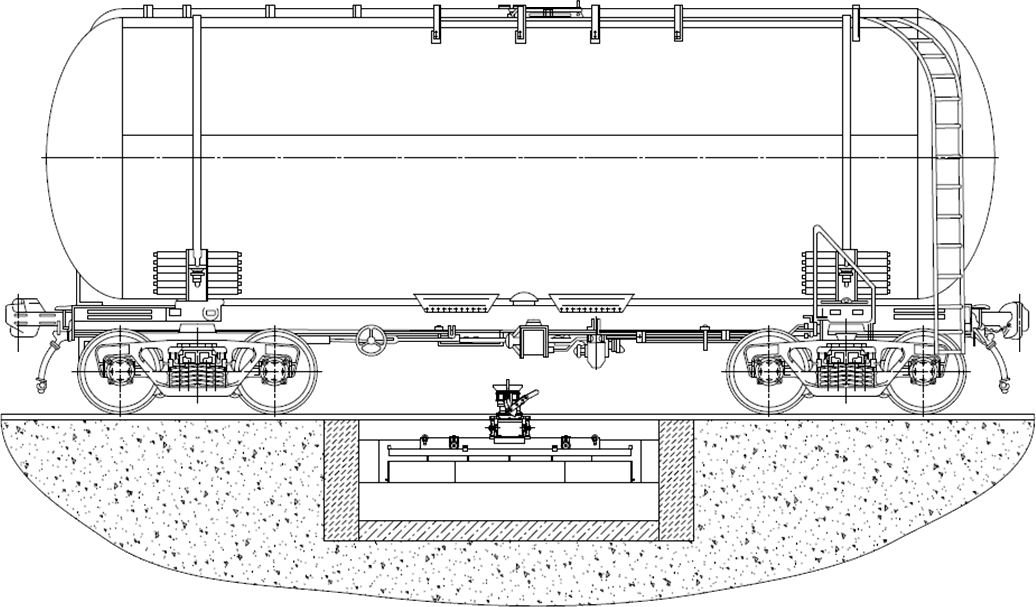

TELESCOPE — позиционируется вдоль линии ж/д путей до совмещения с нижним сливным устройством котла. Затем TELESCOPE выдвигается вверх до плотного контакта со сливным клапаном, в котором фиксируется в этом «рабочем» положении вплоть до окончания подготовки котла под налив. После завершения подготовки TELESCOPE складывается вниз и откатывается в крайнее положение «ожидание» — в этом герметичном положении он должен находиться во время ожидания подачи вагонов и проведения маневровых работ. Подведение коммуникаций для позиционирования TELESCOPE не требуется.

Для профилактической чистки и очистки засорившегося TELESCOPE его необходимо переместить в крайнее положение «сервис», противоположное «ожиданию», обеспечивающее доступ к трубе.

TELESCOPE предполагается устанавливать в самотёчную линию сбора стоков, включающую в себя подогреваемую пара-спутниками магистраль, расположенную вдоль осевой линии пути (в межрельсовом пространстве).
Позиционирование
Демонстрация работы
Галерея
Галерея
Фотографии
Чертежи
Дополнительное оснащение
Песколовка
В донной части приёмной трубы, может устанавливаться приямок-песколовка для сбора посторонних компонентов (таких, как песок, камни, гравий, металлический и прочий тяжёлый мусор).

Это гарантирует устойчивую работу TELESCOPE при любых видах продуктов в любой климатической зоне, независимо от наличия посторонних примесей.
Подача пара
TELESCOPE может дооснащаться функцией парового разогрева нижнего сливного клапана через паровую форсунку. Оборудование для подачи пара, его управления, а также отвода конденсата.
Датчик положения

TELESCOPE может быть дооснащён датчиками положения, сообщающим АСУ ТП о текущем положении TELESCOPE:

  • «работа» (=центральное) — готовность к подготовке;
  • «ожидание» (=закрыт) — ожидание подачи вагонов;
  • «сервис» (=открыт) — открытое для уборки TELESCOPE
Песколовка
В донной части приёмной трубы, может устанавливаться приямок-песколовка для сбора посторонних компонентов (таких, как песок, камни, гравий, металлический и прочий тяжёлый мусор).

Это гарантирует устойчивую работу TELESCOPE при любых видах продуктов в любой климатической зоне, независимо от наличия посторонних примесей.
Подача пара
TELESCOPE может дооснащаться функцией парового разогрева нижнего сливного клапана через паровую форсунку. Оборудование для подачи пара, его управления, а также отвода конденсата.
Датчик положения

TELESCOPE может быть дооснащён датчиками положения, сообщающим АСУ ТП о текущем положении TELESCOPE:

  • «работа» (=центральное) — готовность к подготовке;
  • «ожидание» (=закрыт) — ожидание подачи вагонов;
  • «сервис» (=открыт) — открытое для уборки TELESCOPE
Особенности работы с «TELESCOPE»
Продольное перемещение осуществляется за счёт приложения небольшого усилия оператора к приёмной трубе, закреплённой на крышке. Крышка может легко перемещаться вдоль приёмной трубы по направляющим полозьям (приваренных к трубе) посредством латунных (взрывобезопасных) подпружиненных роликов (втулки которых выполнены из фторопласта).

При перемещениях между положениями «работа», «ожидание» и «сервис» крышка скользит на роликах над поверхностью приёмной трубы с минимальным зазором, обеспечивая квази-герметичность.

В положении «работа» можно перевести рычаги управления зазором крышки, снабжённые эксцентриками из положения «ход» (зазор есть) в положение «стоп» (зазора нет) — ролики поднимаются вверх, и крышка «ложится» на поверхность приёмной трубы, обеспечивая герметичность.

Для возврата в положение «работа» нужно перевести обратно рычаги управления зазором крышки из положения «стоп» в положение «ход» — ролики опустятся вниз, между крышкой и трубой появится зазор и крышка снова будет легко перемещаться вдоль поверхности трубы.

Назначение пружины — обеспечить плавный ход при перемещениях между всеми положениями, и чёткость установки положений.
