«MANIFOLD» – Вакуумная насадка

Вакуумные и аспирационные насадки высокой эффективности

«MANIFOLD» – Вакуумная насадка
Вакуумные и аспирационные насадки высокой эффективности
Проблемы «раструбных» насадок для вакуумирования и аспирации
Насадка в виде раструба – стандартное решение для увеличения площади всасывания: ими снабжены большинство пылесосов, вытяжек, аспирационных систем.

При увеличении пропускного канала скорость воздушного потока в раструбе снижается – и в результате спокойный, ламинарный поток становится турбулентным, что приводит к ещё большим потерям. Переход к большей поверхности всасывания также всегда отдаляет зону сбора (широкий край раструба) от зоны с высоким напором (шланг).

Результат: потеря производительности, особенно важная для промышленных систем и аккумуляторных устройств, что приводит к сокращению времени работы или увеличению веса и габаритов изделия.
Проблемы «раструбных» насадок
Насадка в виде раструба – стандартное решение для увеличения площади всасывания: ими снабжены большинство пылесосов, вытяжек, аспирационных систем.

При увеличении пропускного канала скорость воздушного потока в раструбе снижается – и в результате спокойный, ламинарный поток становится турбулентным, что приводит к ещё большим потерям. Переход к большей поверхности всасывания также всегда отдаляет зону сбора (широкий край раструба) от зоны с высоким напором (шланг).

Результат: потеря производительности, особенно важная для промышленных систем и аккумуляторных устройств, что приводит к сокращению времени работы или увеличению веса и габаритов изделия.

Современное решение
Для поддержания исходной скорости воздушного потока и его ламинарности достаточно разделить всасывающую трубу на несколько меньших трубок с аналогичным пропускным сечением.

Например, если трубу Ø200 мм (площадь сечения 31'400 мм2) плавными переходами разделить на 5 трубок Ø89 мм (общая площадь сечения 31'405 мм2), то скорость движения среды в каждой из 5-ти трубок будет очень близка к скорости потока в исходной трубе.

Всасывающие трубки распределяются по рабочей поверхности, очень близко к плоскости контакта. Каждая трубка заканчивается микрораструбом небольшой глубины.

Преимущество – от 15% до 50% для разных материалов и условий. Важно для промышленных систем и аккумуляторных инструментов.
Современное решение
Для поддержания исходной скорости воздушного потока и его ламинарности достаточно разделить всасывающую трубу на несколько меньших трубок с аналогичным пропускным сечением.

Например, если трубу Ø200 мм (площадь сечения 31'400 мм2) плавными переходами разделить на 5 трубок Ø89 мм (общая площадь сечения 31'405 мм2), то скорость движения среды в каждой из 5-ти трубок будет очень близка к скорости потока в исходной трубе.

Всасывающие трубки распределяются по рабочей поверхности, очень близко к плоскости контакта. Каждая трубка заканчивается микрораструбом небольшой глубины.

Преимущество – от 15% до 50% для разных материалов и условий. Важно для промышленных систем и аккумуляторных инструментов.
Сокращение времени всасывания в 2 раза!
Тест скорости вакуумирования поликанальной насадки с обычной «раструбной»

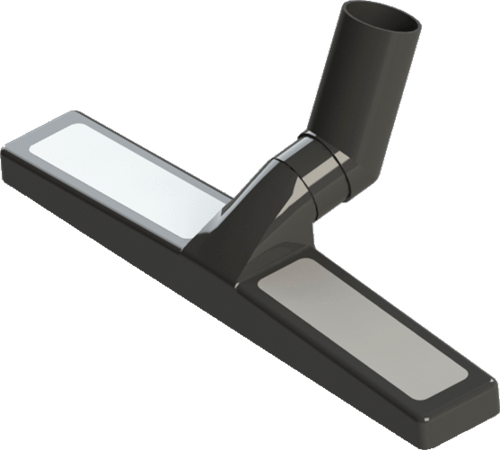

Модели аспирационных панелей
Модели аспирационных панелей

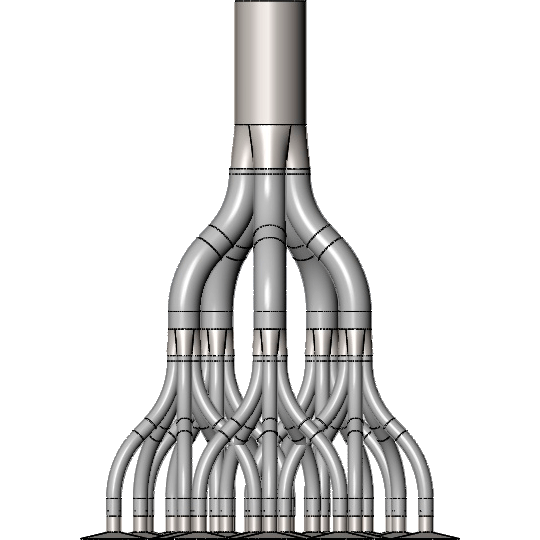

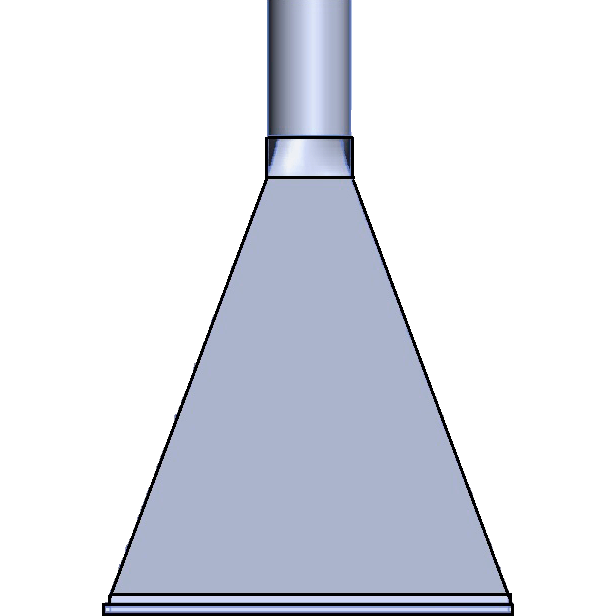

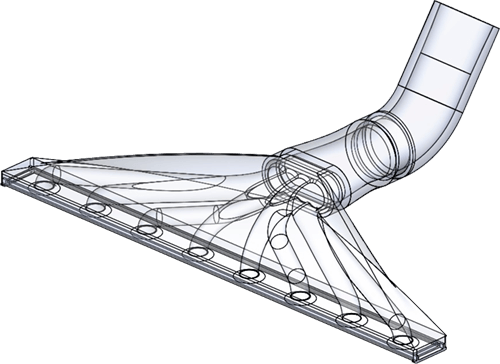

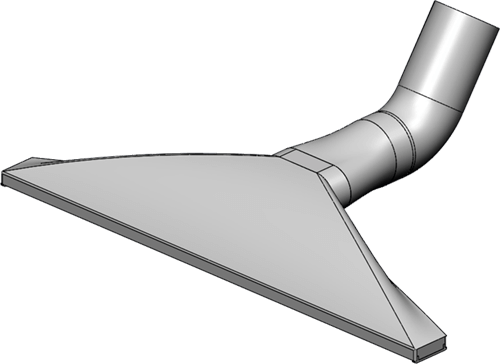

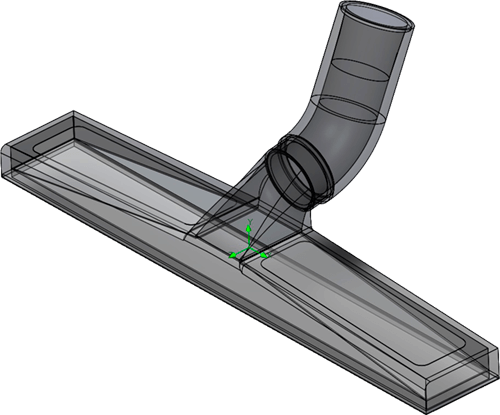

Устройство каналов всасывания насадок
Моноканальная
Поликанальная
Анимация сравнения потоков всасывания
Моноканальная
Поликанальная
Анимация скорости и турбулентности
Скорость потоков
Турбулентность
Строение и эффективность всасывания
  • Моноканальная панель
    Воздуховод 1-й ступени Ø 200 мм — 1 шт.
    Воздуховод 2-й ступени — нет
    Воздуховод 3-й ступени — нет
    Аспирационная панель 1000 х 1000 мм — 1 шт.
    Геометрическая площадь всасывания 1 м2
    Эффективная площадь всасывания 0,41 м2
  • Поликанальная панель
    Воздуховод 1-й ступени Ø 200 мм — 1 шт.
    Воздуховод 2-й ступени Ø 89 мм — 5 шт.
    Воздуховод 3-й ступени Ø 40 мм — 25 шт.
    Аспирационная панель 200 х 200 мм — 25 шт.
    Геометрическая площадь всасывания 1,0 м2
    Эффективная площадь всасывания 0,65 м2
  • Моноканальная панель
    Воздуховод 1-й ступени Ø 200 мм — 1 шт.
    Воздуховод 2-й ступени — нет
    Воздуховод 3-й ступени — нет
    Аспирационная панель 1000 х 1000 мм — 1 шт.
    Геометрическая площадь всасывания 1 м2
    Эффективная площадь всасывания 0,41 м2
  • Поликанальная панель
    Воздуховод 1-й ступени Ø 200 мм — 1 шт.
    Воздуховод 2-й ступени Ø 89 мм — 5 шт.
    Воздуховод 3-й ступени Ø 40 мм — 25 шт.
    Аспирационная панель 200 х 200 мм — 25 шт.
    Геометрическая площадь всасывания 1,0 м2
    Эффективная площадь всасывания 0,65 м2

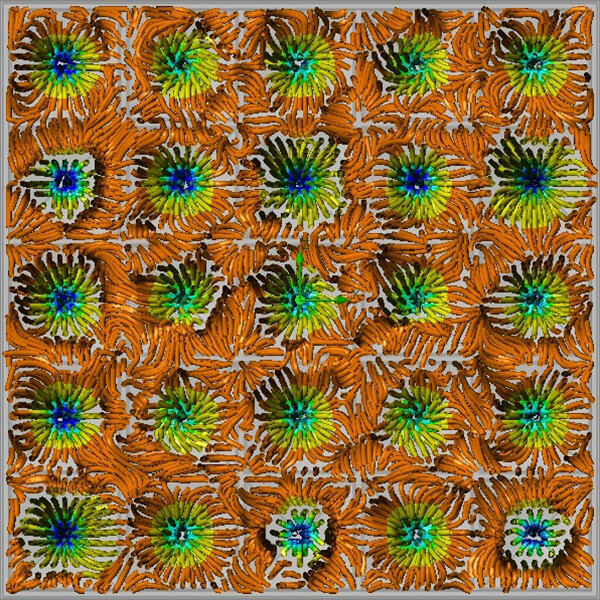

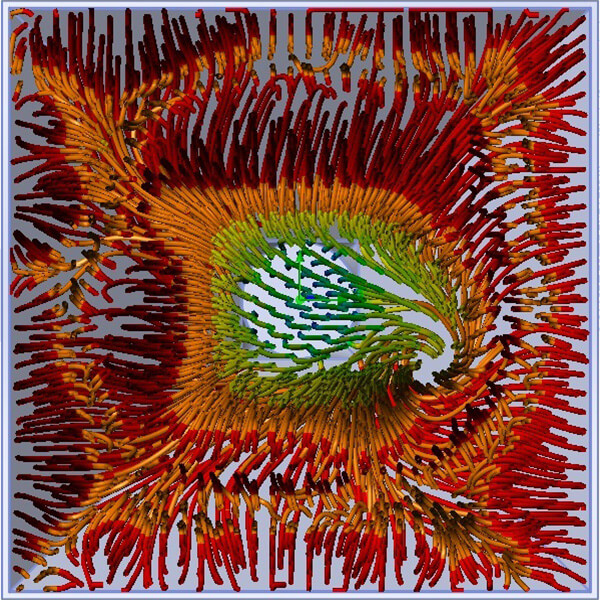

Моделирование потоков всасывания
Моноканальная
Поликанальная
Мощность всасывания
Низкая
Высокая
